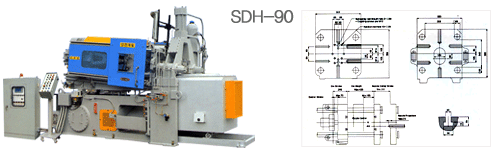

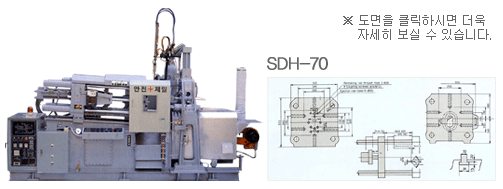

> Hot Chamber >SDH-70/ SDH-90 |
|
|
|
| |
|
|
| |
 |
|
| |
 |
당사의 독특한 LOGIC VALVE를 사용 SLOW
SPEED에서 HIGH SPEED로 2단 변화 할 수 있게 설계 되었습니다. |
|
고정밀, 고강성의 Die Plate와 Toggle기구로
내구성 및 안전성을 높여 고정도, 고품질의 제품을 얻을 수 있게 설계 되었습니다. |
|
형체부의 이동이 쉽게 설계되어 박힌 Sprue 제거
및 Nozzle막힘을 방지하여 생산성을 높였습니다. |
|
GOOSE NECK는 특수 내열강 단조품으로 가공하여
내식, 내열에 강한 제품을 사용하였습니다. |
|
4단 변화의 압력으로 에너지 효율이 타 기계에 30%의
동력손실을 막았습니다. |
|
Program Logic Controller를 채택
작동 상태를 한 눈에 확인할 수 있습니다. (Operation Display
채택) |
|
|
| |
| Locking
Force |
ton |
70 |
90 |
| Tie-Bar
Diameter |
mm |
Φ60 |
Φ65 |
| Space
Between Tie-Bar(hXV) |
mm(H
X V) |
340X320 |
360x340 |
| Die Strock |
mm |
200 |
240 |
| Die
Height (Min.~Max) |
mm |
165~400 |
165~420 |
| Working
Pressure |
kgf/cm2 |
105 |
105 |
| Injection
Force |
ton |
5.9 |
7.6 |
| Injection
Strocke |
mm |
125 |
125 |
| Plunger
Tip Diameter |
mm |
Φ50 |
Φ60 |
| Nozzle
Center Position |
mm |
0,-60 |
0,-60 |
| Nozzle
Clamp Strock |
mm |
250 |
250 |
| Ejection
Force |
ton |
4.6 |
6 |
| Fjection
Strock |
mm |
20~70 |
70 |
| Electric
Pump Motor |
kW |
11kW-6P(15HP) |
11kW-6P(15HP) |
| Oil Tank
Capacity |
Liter |
200 |
300 |
| Machine
Weight |
ton |
6 |
7 |
| Machine
Dimension (L X W X H) |
mm(L
X W X H) |
3850x1600x2600 |
4250x1600x2600 |
|
|
|
|
|
 |
|
|
 |
|
|
